详解超声波流量计的特点和应用
本文介绍了超声波流量计的工作原理，比较了各种测量方法之间的差异。还简要论述了超声波流量计的特点和工程应用领域的选择、安装、维护、维护要点。
最近大量出现了新型超声波流量计的品种，在石油化学、医药、环境保护领域的应用越来越广泛，成为新流量计的主要品种之一。以非接触的方式测量流量，因此可以有效地解决强腐蚀、放射性、堵塞、粘滞性、压力损失小、不允许泄漏的介质、气泡、包含粒子等条件。对于外夹式超声波流量计，管道大小与价格无关，因此广泛应用于大型管道大流量测量，尤其是大型管道大流量测量。
2超声波流量计原理和测量方法
2.1测量原理和配置
超声波流量计基于超声波在流动流体中传播时传递流体流速的信息。例如，下游和逆流的传播速度是由于流体流速重叠而不同的。因此，通过接收到的超声波，可以检测流体的流速，并将其转换为流速。

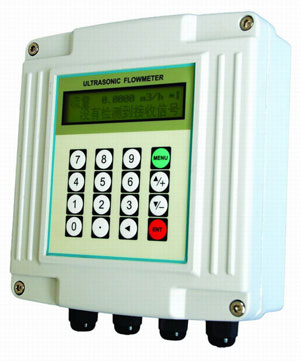

超声波流量计由超声波转换器、电子电路和流量指示和累计系统三部分组成。超声波发射转换器将电力转换为超声波能量，向被摄体发射，并通过电子电路放大接收到的超声波信号，以指示流动的电信号供给标记和累计测量仪显示和积累。这允许流量检测和显示。
2.2测量方法
根据检测方法，可以分为传播速度差方法(时间差方法、频率差方法、相位差方法)、多普勒方法、光束偏移方法、噪声方法和相关方法等多种类型的超声波流量计。
直接时差法、频率差法和相位差法的基本原理都被统称为传播速度差法，因为它通过测量超声波脉冲下游和反向传播时间速度的差异来反映流体的流速。其中，频率差法和时差法克服了流体温度变化引起的声速误差，准确度高，被广泛采用。
多普勒方法利用声学多普勒原理测量非均匀流体中散射的超声多普勒频移，确定流体流动，适用于悬浮粒子、气泡等流体流动的测量。
梁偏移方法是根据流体流速的变化，利用超声梁在流体中的传播方向反映流体流速，在低流速下灵敏度很低。
噪音法(消音法)通过利用管道内流体流动时产生的噪音与流体流速相关的原理检测噪音，来表示流速或流量值。方法简单，设备价格便宜，但准确度低。相关法律是近年来的新方法。相关法是利用相关技术测量流量，原则上，该方法的测量精度与流体的声速无关，因此与流体温度、浓度等无关，因此测量精度高，应用范围广。但是价格昂贵，线路比较复杂。
这些方法各有特点，应根据流量分布、管道安装位置、测量精度要求等进行选择。一般使用频率差法，因为生产中工作条件的温度不稳定。直接时差法只在直径很高的时候使用。由于流速扰动而产生的流量测量误差也可以通过多声道(例如，2通道或4通道)克服，前提是流场不固定，并且桌子前面的直线段较短。多普勒方法适用于两相流的测量，防止了现有仪器造成悬浮颗粒或气泡的堵塞、磨损、附着和无法工作的弊病，从而实现了快速发展。
随着工业的发展和节能工作的进行，开发了煤油混合(COM)、煤水泥复合(CWM)燃料输送和应用、燃料油水燃烧等节能方法，对多普勒超声流量计的应用有了广阔的前景。下表显示了超声波流量计测量方法的特性应用之间的比较。
3超声波流量计的特性
超声波流量计是随着近10多年集成电路技术的快速发展而开始应用的非接触式仪表，适用于测量不容易接触和观测的流体和大型管道径流。
3.1节能
使用超声波流量计，无需在流体中安装测量部件，就可以改变流体的流动状态，没有额外电阻，没有压力损失，仪表安装和维护不影响生产管线运行，是理想的节能流量计。
3.2适用于困难介质和大型管道测量
探测器没有障碍物，没有运动部件，不干涉流场，不堵塞，多普勒方法适用于测量脏流、混合相流等困难的测试介质。不受流体压力、温度、粘度、密度影响的非接触式仪器，可以与水、石油等普通介质一起测量强腐蚀、非导电、爆炸性、放射性。
仪表原则上不受管道尺寸限制，特别适用于大型管道大流量测量。其他流量计随着口径的增加，成本增加，而超声波成本与管道大小无关，口径的大优点更加明显。最大口径可达2米左右。夹紧超声波流量计与管道大小无关，也可以用作临时测量。可以更改管道尺寸或更改流量测量范围，以很好地适应。3.3服务简单
测试部件维修容易更换，除内部组装外，不需要损坏。
4超声波流量计的选择与应用
超声波流量计的选择是一项比较复杂的工作。设计了转换器类型、通道设置方法、转换器及其配件的选择、现场安装设计和设备准备等。
4.1选择原则
正确的选择是超声波流量计正常运行的基础。
传播速度差异法常用于清洁的测试介质，高精度的情况下常用。在自来水公司和工业用水领域有广泛的应用。超声波流量计是目前应用最广泛的测量方法之一。可用于测量杂质含量不高的均质流体，精度可达1.5%。
多普勒适合于测量准确度低、可反射超声波信号的适量粒子或包含气泡的液体，如未处理的污水、杂质含量稳定的工厂工艺液、工厂排出液等。对主体的要求比较苛刻，不同制造商的仪器性能不同，对主体的要求也不同。
4.2安装要求
合理安装可以保证超声波流量计的稳定运行。安装时要选择流体流场分布均匀的部分，并充分保证直线段长度要求，以形成匀速分布。通常，上游直管段长度为5D到10D(D等于管道直径，如下所示)，下游直管段长度为3D到5D。如果直管段长度不符合要求，测量精度可能会下降。要使泵和阀门尽可能远，泵必须距测量段上游50D，阀必须距测量段上游30D。安装时必须选择正确的安装方法。换能器探头安装在倾斜和水平管道上时，必须使用水平位置进行安装。也就是说，通常需要在水平面上以45度角放置转换器探头。管道中的气泡和杂质可以反射或衰减超声波信号，从而引起测量中的大错误，可以通过在水平位置安装的方式将测量出的流体中的气泡聚集在管道上，大杂质可以沿着管道底部流动，安装的部分可以保证流体充满，气泡或气泡较少。因此，对流体中超声波传播的影响最小，从而最大限度地提高了测量精度。
4.3正确的工艺管道参数
精确的工艺管道参数是获得精确测量结果的基础。在工艺管线(尤其是前一管线)上安装超声波流量计时，必须获得准确的工艺管道参数，如管道外径、壁厚、材料、内衬等。对于肮脏的管道，为了获得更准确的测量结果，必须将缩放考虑为内衬。
4.4其他影响因素
要选取均匀、稠密的管道材料，适合超声波传播的直管段。选择易于安装和维护的小型振动。安装转换器探头部分，油漆、铁锈、沙子要平整。选择合适的偶联剂安装时，在探针安装部位均匀涂抹。选择正确的流体类型和仪器类型，以准确测量安装转换器探头的距离。选择支持转换器探测部分温度在工作范围内的探测类型。
5超声波流量计在维护和维护中的使用
在实际使用中，由于转换器探头部分的管线振动、温度变化、管道内结垢变化、超声波流量计电路工作点的漂移等原因，可能产生不准确的测量，因此必须定期检查和维护超声波流量计。
日常检查和维护工作包括信号强度和信号良好度检查、传输时间和传输时差检查、电流模拟输出的检查、定期校准和校正，以及管道壁厚的变化。
6结束语
超声波流量计是目前工程设计应用中呈上升趋势的流量计，在流量测量中发挥着重要作用。了解和掌握超声波流量计的原理性能特性，注意选择、安装、使用和维护，可以达到准确的测量目的。
